Evidenziare: | Cornice multifunzionale a tracciato,Fabbricazione della serie SU |
---|

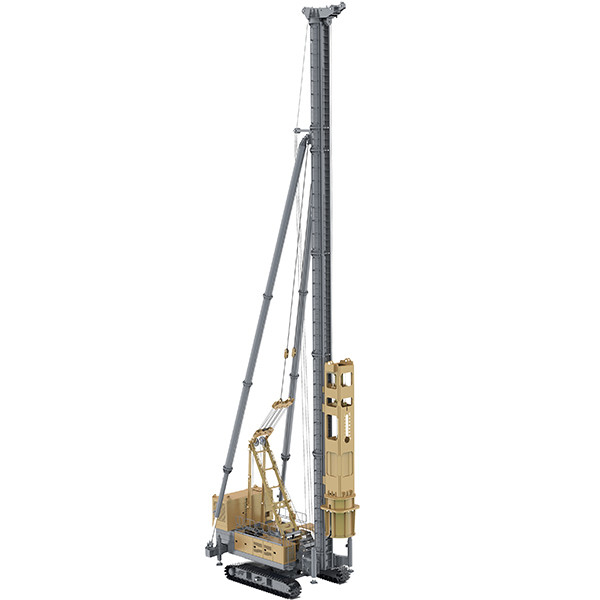

Il telaio per pali a rotaia multifunzionale della serie SU è un impianto di perforazione multifunzionale a rotaia idraulica sviluppato indipendentemente da HEBEI SINOVO, che ha caratteristiche di elevata

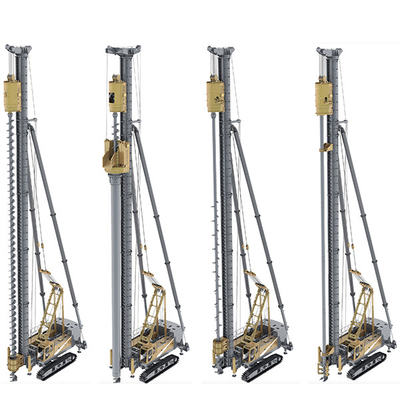

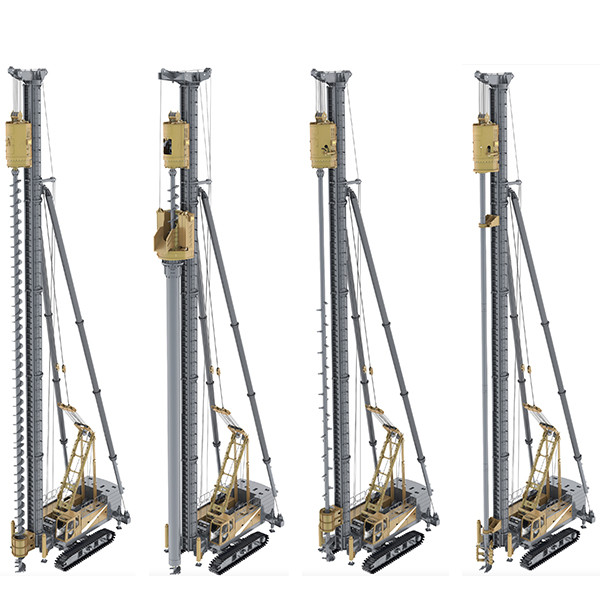

Questa piattaforma di perforazione può essere dotata di dispositivi di lavoro quali una lunga spirale,martello idraulico/martello a foratura, miscelatore monoasse/doppiaasse/multiasse, ecc., per soddisfare le esigenze di costruzione di diversi tipi di pila, geologia e ambienti.La trivella multifunzione SU80 viene applicata in condizioni di lavoro a spirale lunga, risolvendo il problema tecnico della tradizionale trivellazione a spirale lunga e della costruzione di pile di colata che non possono entrare negli strati rocciosi per la costruzione e hanno profondità di perforazione basse.Soprattutto in formazioni complesse come riempimento elevato propenso al crollo e sabbia e ghiaia, ha evidenti vantaggi di efficienza e ha ottenuto un elevato riconoscimento sul mercato.
Caratteristica
1. multifunzionale: può essere equipaggiato con dispositivi di lavoro quali spirale lunga, martello idraulico/martello a foratura, miscelatore monoasse/doppio asse/multiasse, ecc., per soddisfare le esigenze di
esigenze di costruzione di diversi tipi di pali, geologia e ambienti;
2Forte capacità costruttiva: la colonna può raggiungere fino a 54 metri di altezza, con una profondità di buco di 49 metri e un diametro di buco di 1,2 metri,soddisfacendo le esigenze della maggior parte delle costruzioni di fondazioni di pila;
3L'elevata configurazione garantisce la stabilità complessiva: il sistema idraulico adotta prodotti dei principali fornitori nazionali, con cilindro di olio a quattro zampe anteriore e posteriore,corrispondenza strutturale complessiva ottimizzata, grande area di messa a terra e elevata stabilità complessiva;
4- Alta efficienza di costruzione: dotato di motori Dongfeng Cummins che soddisfano gli standard nazionali IV di emissioni, la potenza di produzione di costruzione è forte;
5. Transizione comoda e flessibile, basso costo: il veicolo a rotaia consente una passeggiata flessibile e bassi costi di transizione;
6. Alta affidabilità del verricello: il doppio verricello a caduta libera dotato di un'imbracatura bagnata può eseguire senza intoppi le operazioni di abbassamento del carico.
Articolo | Unità | SU180 telaio a rotaia | SU240 telaio a tracciato | SU120 telaio a rotaia | |
Leader | lunghezza | m | 42 | 54 | 33 |
Diametro del barile | mm | Φ914 | Φ1014 | Φ714 | |
Distanza centrale della guida Leader | mm | Φ102×600 | Φ102×600 | Φ102×600 | |
Forza di trazione massima | t | 70 | 85 | 50 | |
Regolare l' angolo da sinistra a destra | . | ± 15 | ± 15 | ± 15 | |
Regolare la direzione di marcia in avanti e in indietro | mm | 200 | 200 | 200 | |
Corsa del cilindro inclinato | mm | 2800 | 2800 | 2800 | |
Vergine principale | Capacità di sollevamento a corda singola | t | 12 | 12 | 8 |
Max. velocità di sollevamento della corda | m/min | 41~58 | 30~58 | 30 ~ 60 | |
Diametro della corda | mm | 22 | 22 | 20 | |
Lunghezza della corda | m | 620 | 800 | 400 | |
Aux.winch | Capacità di sollevamento a corda singola | t | 12 | 12 | 8 |
Max. velocità di sollevamento della corda | m/min | 41~58 | 30 ~ 60 | 30 ~ 60 | |
Diametro della corda | mm | 22 | 22 | 20 | |
Lunghezza della corda | m | 580 | 500 | 400 | |
Capacità di sollevamento a corda singola | t | 14 | 14 | / | |
Max. velocità di sollevamento della corda | m/min | 38 ~ 50 | 38 ~ 50 | ||
Diametro della corda | mm | 22 | 22 | ||
Lunghezza della corda | m | 170 | 300 | ||
Capacità di sollevamento a corda singola | t | 14 | 14 | 6 | |
Max. velocità di sollevamento della corda | m/min | 32~43 | 32~43 | 32~43 | |
Diametro della corda | mm | 22 | 22 | 16 | |
Lunghezza della corda | m | 240 | 300 | 200 | |
Velocità di rotazione a bordo | rpm | 2.7 | 2.7 | 2.5 | |
Motore | Marchio | Dongfeng Cummins | Dongfeng Cummins | Dongfeng Cummins | |
Modello | L9CS4-264 | L9CS4-264 | B5.9CSIV 190C | ||
Norma di emissione | Nazionale IV | Nazionale IV | Nazionale IV | ||
Potenza | kW | 194 | 194 | 140 | |
Velocità nominale | rpm | 2000 | 2000 | 2000 | |
Volume del serbatoio del carburante | L | 450 | 450 | 350 | |
Chassis a rotaia
|
Larghezza: espansione/contraczione | mm | 4900/3400 | 5210/3610 | 4400/3400 |
Larghezza del binario | mm | 850 | 960 | 800 | |
Lunghezza di messa a terra | mm | 5370 | 5570 | 5545 | |
Velocità di corsa | km/h | 0.85 | 0.85 | 0.85 | |
Capacità di classificazione | 30% | 30% | 30% | ||
Pressione media a terra | KPa | 177 | 180 | 170 | |
Peso massimo per camminare | t | 165 | 240 | 120 | |
Contrapeso | t | 22 | 40 | 18 | |
Peso totale (esclusi la colonna e il contrappeso) | t | 62 | 74 | 40 |
