Battipalo idraulico

Descrizione di prodotto

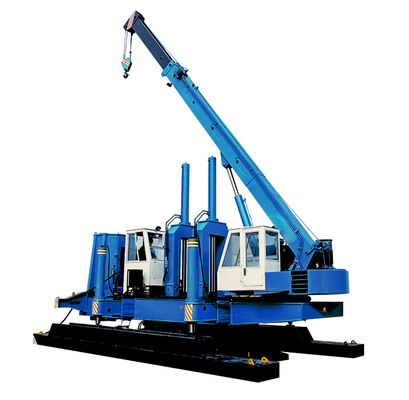

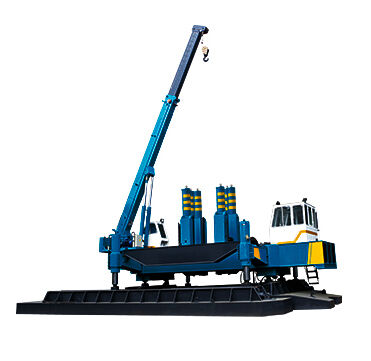

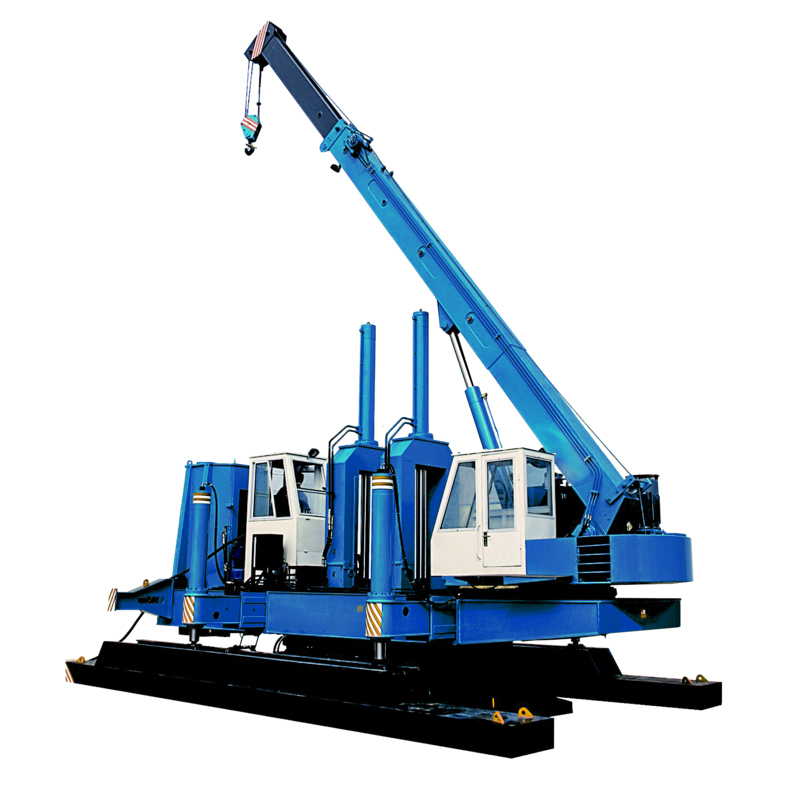

VY serie di generatori di pile statiche idrauliche

Un potente generatore di pile progettato per un lavoro di fondazione efficiente con una tecnologia idraulica avanzata.

Visualizzazione del prodotto

Il motore idraulico statico della serie VY rappresenta l'ultimo progresso nella tecnologia di fondazione di pile.consente di premere senza intoppi e silenziosamente pali prefabbricati per operazioni di affondamento rapidoQuesta apparecchiatura offre un facile utilizzo, un'elevata efficienza ed elimina l'inquinamento acustico e da gas durante la costruzione.

Tra i principali vantaggi figurano il minimo disturbo del suolo durante i lavori di fondazione, il controllo preciso della portata e dell'estensione della costruzione, l'eccellente facilità di funzionamento e la qualità superiore della costruzione.La serie VY è stata ampiamente adottata in molte regioni, in particolare nei progetti di costruzione urbana costiera e di ristrutturazione delle fondamenta in pila esistenti.

Caratteristiche tecniche uniche

Progettazione avanzata del meccanismo di fissaggio consente l'adeguamento individuale della mascella per garantire la massima area di contatto con i pali, evitando danni alle superfici dei pali
Struttura innovativa di impilazione laterale/angolare migliora la capacità di impilazione laterale e angolare, raggiungendo il 60-70% della forza di pressione della pila principale con prestazioni superiori rispetto ai sistemi di sospensione tradizionali
Il sistema automatico di tenuta della pressione di chiusura garantisce una chiusura affidabile dei pali e un'elevata qualità della costruzione mediante il rifornimento automatico del fluido idraulico
Il sistema stabilizzato a pressione terminale impedisce il galleggiamento della macchina a pressione nominale, migliorando significativamente la sicurezza operativa
Meccanismo di camminata resistente con design a tazza di lubrificazione fornisce una lubrificazione continua, prolungando la vita utile delle ruote del binario
La progettazione del sistema idraulico ad alta potenza costante garantisce la massima efficienza e prestazione dell'accumulo

Principali parametri tecnici

Parametro	VY128A	VY208A	VY268A	VY368A	VY468A	VY618A	VY728A	VY868A	VY968A	VY1068A	VY1208A
Pressione massima di accumulo (tf)	128	208	268	368	468	618	728	868	968	1068	1208
Velocità massima di accumulo (m/min)	6.9	8.9	6.9	6.8	6.1	8.7	7.9	7.4	7.4	8.1	6.7
Velocità minima di accumulo (m/min)	1.9	1.3	0.9	1.1	0.9	1.0	0.9	0.9	0.8	0.7	0.6
Corso di accumulo (m)	1.6	1.6	1.6	1.6	1.8	1.8	1.8	1.8	1.8	1.8	1.8
Movimento del tratto - longitudinale (m)	1.6	2.2	3.0	3.0	3.6	3.6	3.6	3.6	3.6	3.6	3.6
Movimento del tratto - orizzontale (m)	0.4	0.5	0.6	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.7
Angolo di rotazione (°)	12	12	12	10	10	10	8	10	8	8
Corso di sollevamento (mm)	1580	1580	900	1000	1000	1100	1100	1100	1100	1100	1100
Tipo di pila - Quadrato (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Tipo di pila - Rotonda (mm)	F200-F350	F200-F400	F300-F500	F300-F600	F400-F800	-	-	-	-	-	-
Min. Distanza tra le pile laterali (mm)	390	750	900	1005	1190	1610	1610	1720	1720	/	/
Distanza minima tra le pile d'angolo (mm)	1100	1400	1370	1480	1660	1785	1785	2055	2055	/	/
Cran - Peso massimo di sollevamento (t)	8	8	12	12	12	16	16	25	25	25	30
Granata - lunghezza massima della pila (m)	13	13	14	14	14	15	15	16	16	16	16
Potenza - motore principale (kW)	45	45	45	74	74	111	119	135	135	135	135
Potenza - motore di gru (kW)	22	22	30	30	30	30	30	45	45	45	45
Dimensione complessiva - lunghezza del lavoro (mm)	8000	10000	10500	12000	12000	13800	14000	14500	14800	15200	16000
Dimensione complessiva - Larghezza del lavoro (mm)	4110	4880	6310	6488	7320	8190	8290	8530	8910	9010	9110
Dimensione complessiva - Altezza di trasporto (mm)	3250	3300	3176	3146	3146	3310	3310	3400	3475	3495	3845
Peso totale (t)	130	210	270	370	470	620	730	870	970	1070	1210

Prodotto Tag:

Luogo di origine:	La CINA
Marca:	SINOVO
Certificazione:	CE/GOST/ISO9001
Numero di modello:	Serie di VY

Quantità di ordine minimo:	1
Tempi di consegna:	SULLE AZIONE
Termini di pagamento:	T/T & L/C
