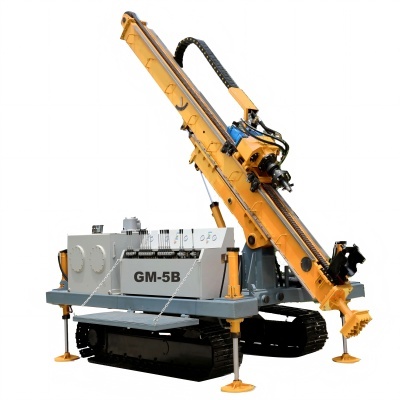

Rig di perforazione idraulica di tipo GM-5B Crawler

I. Applicazione

1. Supporto per scavi urbani profondi, supporto per pareti chiodate, supporto per pendii ferroviari e autostradali.

2. Tiranti anti-galleggiamento, diaframmi sottili sotterranei e pareti anti-infiltrazione nel trattamento delle fondazioni.

3. Iniezione di tubi e iniezione di arresto dell'acqua nell'ingegneria dei tunnel.

4. Costruzione di fori per esplosioni di roccia e suolo per autostrade, miniere, dighe idroelettriche, ecc.

5. Consolidamento delle fondazioni, blocco dell'acqua e tappatura. ingegneria, trattamento di fondazioni cedevoli e controllo dei disastri geologici per vari edifici industriali e civili come ferrovie, autostrade, ponti, rilevati stradali e fondazioni di dighe.

6. Costruzione ingegneristica di perforazione di ancoraggi, perforazione verticale a foro, perforazione con rivestimento e perforazione composita con rivestimento di aste di perforazione.

7. Può essere utilizzato per la costruzione a tubo singolo e a doppio tubo dell'ingegneria generale di iniezione rotativa.

II. Caratteristiche principali

1. Adotta la trasmissione a testa rotante completamente idraulica, il cambio di velocità continuo, l'elevata efficienza di perforazione e la bassa intensità di lavoro.

2. L'impianto idraulico della perforatrice è stabile, affidabile e ha una lunga durata.

3. La testa rotante adotta la modalità di cambio di velocità idraulica ed è dotata di marce alte e basse per soddisfare i requisiti di varie formazioni e diversi processi di perforazione.

4. La perforatrice ha la funzione di autotrazione cingolata e l'attrezzatura è facile e veloce da spostare.

5. La rotazione del telaio adotta un cuscinetto di rotazione di grande diametro. Se necessario, la posizione del foro può essere facilmente ruotata sul lato del cingolo per il lavoro manuale.

6. La struttura è compatta, a funzionamento centralizzato, comoda e sicura.

7. La colonna può essere telescopica in avanti e indietro per soddisfare le esigenze della costruzione di ancoraggi.

8. La configurazione standard adotta un singolo morsetto alla bocca del foro ed è dotata di uno speciale utensile a grillo. È più comodo smontare l'asta di perforazione. È possibile selezionare anche un doppio morsetto per ridurre l'intensità di lavoro e il tempo di funzionamento del carico e scarico dell'asta di perforazione.

III. Ambito di costruzione della perforatrice:

1. È adatto per la perforazione ad alta velocità e la rimozione del fango in formazioni di terreno, sabbia e altre; punte da trapano a tre ali e punte da trapano a forma di uno per la perforazione.

2. È adatto per la perforazione a martello pneumatico a foro e la rimozione della scoria pneumatica in strati rocciosi e rotti.

3. Adatto per la perforazione a martello idraulico a foro e la rimozione del fango in strati rotti, strati di sabbia e ghiaia e altri strati con elevato contenuto di acqua.

4. Perforazione con asta di perforazione e perforazione composita con rivestimento.

5. È possibile realizzare processi di spruzzatura rotativa a tubo singolo, a doppio tubo, a tre tubi, a spruzzatura oscillante, a spruzzatura fissa e altri (opzionale per il cliente).

6. Può essere utilizzato come set completo di attrezzature con pompa di iniezione ad alta pressione, miscelatore di fango, spruzzatura rotativa, utensili di perforazione a spruzzo oscillante, guida, ugello, punta da trapano a tre ali, punta da trapano diritta, punta da trapano composita di Xitan Equipment Company.

7. Può essere collegato senza problemi con utensili di perforazione nazionali ed esteri tramite riduttori.

IV. Principali parametri tecnici
