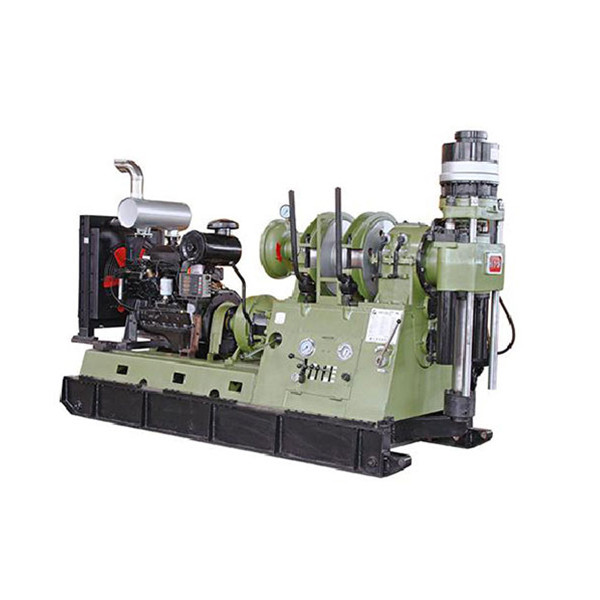

Potente macchina per la perforazione del nucleo idraulico XY-5A per progetti di perforazione

Informazioni di base
Marca: SINOVO
Numero di modello: XY-5A
Informazioni dettagliate
Evidenziare:

Potente macchina idraulica per la perforazione del nucleo

,

Proietti di perforazione macchine idrauliche per la perforazione del nucleo

,

Scavatrice di core XY-5A


Descrizione di prodotto

Il core drilling rig XY-5A può essere utilizzato per la perforazione di fori obliqui e dritti.e ampia gamma di velocitàLa macchina di perforazione è dotata di un freno ad acqua, che ha una grande capacità di sollevamento ed è facile da usare quando si solleva il freno in posizione bassa.

Caratteristiche tecniche
(1) La trivella ha un gran numero di livelli di velocità (8 livelli) e una gamma di velocità ragionevole, con una coppia elevata a bassa velocità.con una vasta gamma di applicazioni, adatta per la perforazione del nucleo di diamanti di piccolo diametro, nonché per soddisfare i requisiti della perforazione del nucleo di leghe dure di grande diametro e di alcune perforazioni di ingegneria.
(2) La trivella è leggera e facilmente staccabile, può essere decomposta in undici componenti, facilitando la sua traslocazione ed è adatta alle operazioni in zone montuose.
(3) La struttura è semplice, il layout ragionevole e facile da mantenere, mantenere e riparare.
(4) La trivella ha due velocità di inversione per una comodità di gestione degli incidenti.
(5) Il centro di gravità della trivellazione è basso, fermamente fissato e il veicolo in movimento è stabile.
(6) Gli strumenti sono completi e convenienti per l'osservazione di vari parametri di perforazione.
(7) La maniglia è centralizzata, facile da usare, semplice e flessibile.
(8) La pompa del fango è azionata in modo indipendente, con una configurazione di potenza flessibile e una disposizione aeroportuale.
(9) In base alle esigenze dell'utilizzatore, gli scivoli circolari possono essere configurati per afferrare direttamente la barra di trivellazione della corda per la trivellazione, eliminando la necessità di barre di trivellazione attive.
(10) Il sistema idraulico è dotato di una pompa di olio azionata a mano.sollevare il
per la perforazione degli attrezzi nel buco e per evitare incidenti di perforazione.
(11) Il verricello è dotato di un freno ad acqua per garantire una perforazione sicura e regolare durante la perforazione profonda.
1.Parametri di base
profondità di trivellazione 1800m ((Φ42mm tubo di trivellazione)
800m ((Φ73mm tubo di trivellazione)
1800m ((BQ tubo di trivellazione)
1500m ((NQ tubo di trivellazione)
Angolo di rotazione dell'asse verticale 0° 360°
Dimensioni esterne (lunghezza × larghezza × altezza 3500×1300×2175 mm ((assemblaggio del motore elettrico)
3700×1300×2175 mm ((Assemblaggio motori diesel)
Peso dell'impianto di perforazione (esclusa la potenza) 3420 kg
2.Rotatore (quando è dotato di una macchina di potenza di 55 kW, 1480 r/min)
Velocità verticale dell'albero Avanzare a bassa velocità 98;166;253;340r/min
Avanzare ad alta velocità 359; 574; 876; 1244 r/min
Ritorno a bassa velocità 69 r/min
Ritorno ad alta velocità 238 r/min
Viaggio per asse verticale 600 mm
Forza di sollevamento massima dell'asse verticale 138.5kN
capacità di alimentazione 93 kN
Torsione massima di rotazione dell'albero verticale 5361 N·m
Diametro del foro dell'albero verticale 92 mm
3.Vincia (quando è dotata di una macchina di potenza di 55 kW, 1480 r/min)
Capacità di sollevamento massima della corda singola (primo strato) 60 kN
Diametro della corda 18.5 mm
Capacità del tamburo Capacità della corda 120 metri
4- Dispositivo di movimento del veicolo
Spostamento del tratto della bombola 600 mm
5Sistema idraulico
Pressione di lavoro impostata dal sistema 8MPa
Lo spostamento della pompa dell'olio di ingranaggio 20+16 ml/r
6Potenza della trivella
Modello Motore Y2-250M-4 YC6B135Z-D20 Motore diesel
potenza 55 kW 84 kW
velocità 1480 r/min 1500 r/min
