Profondità di perforazione massima: | Sotto 600 metri. | velocità per la migliore velocità di salita: | 29 m/min |
---|---|---|---|
Diametro del pozzo trivellato: | 105 ∼ 450 mm | ||
Evidenziare: | SRC 600 rc perforazione,Perforazione rc di tipo top drive,Efficiente Potente macchina di perforazione rc |

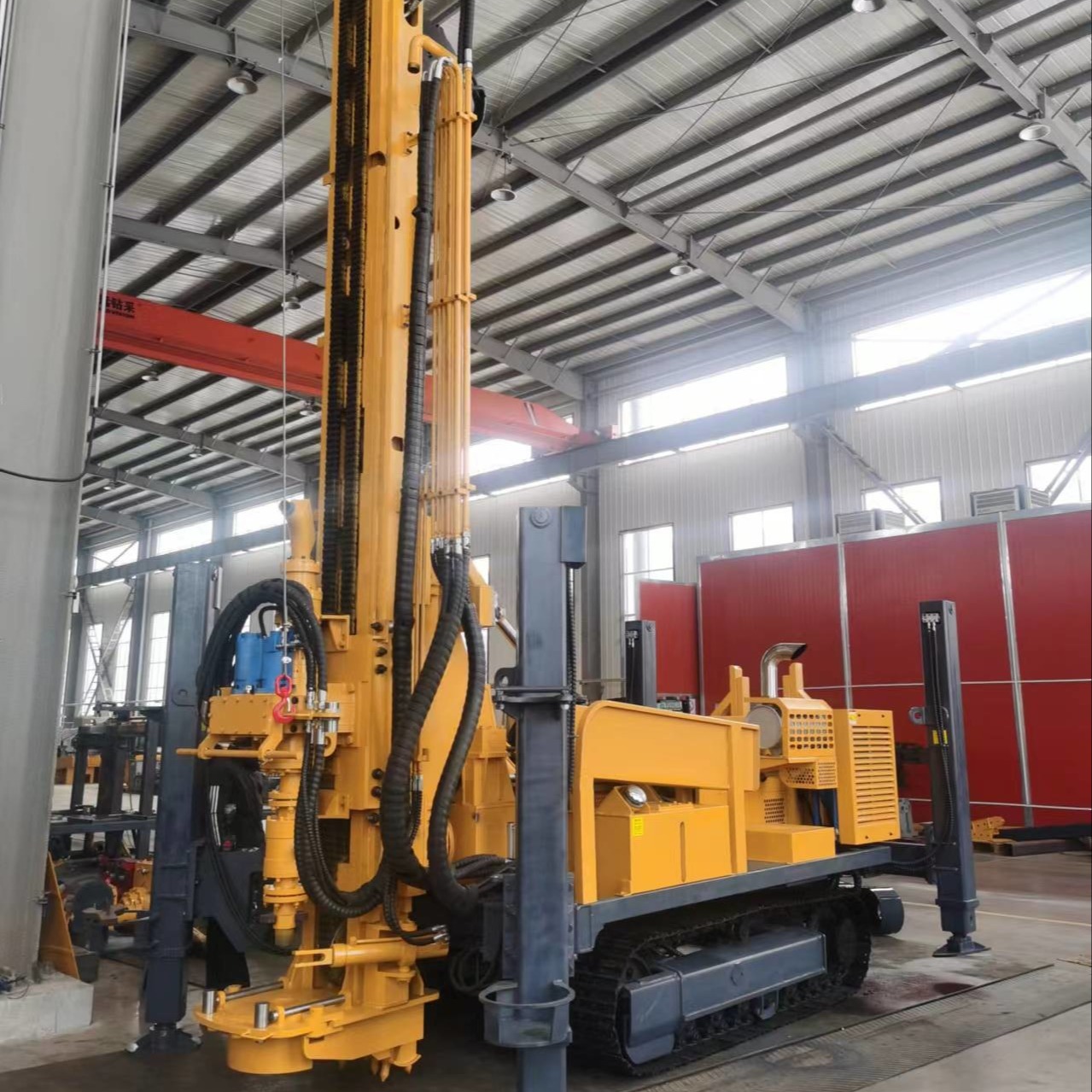

La trivella multifunzione della serie Back Cycle è un nuovo tipo, ad alta efficienza, di protezione ambientale, di trivella multifunzione, adotta l'ultima tecnologia di trivellazione RC straniera,la polvere di roccia può essere raccolta efficacemente attraverso il raccoglitore di polvere per evitare l'inquinamento ambientalePuò anche essere raccolta da un separatore ciclonale, che può essere utilizzato per il campionamento e l'analisi del dipartimento di esplorazione geologica.È l'attrezzatura preferita per l'esplorazione geologica e per la perforazione di buchi e altri buchi profondi.
La trivella può utilizzare aria compressa di circolazione inversa per la trivellazione di buchi sottomarini in una varietà di strati.connessione e scarico della canna di perforazione, rotazione e alimentazione, gambe, rotolamento, camminata e altre azioni sono tutti realizzati dal sistema idraulico, ridurre notevolmente l'intensità del lavoro,migliorare l'efficienza della costruzione e la qualità dell'ingegneria,
La combinazione dell'ascensore della barra di trivellazione e della chiave idraulica rende la barra di trivellazione sicura e conveniente, riduce rapidamente l'intensità del lavoro e migliora l'efficienza operativa.
Progettare un centro di trivellazione unico, integrato dallo strumento di livello per garantire la precisione di apertura e chiusura del foro di trivellazione, facile da usare,diametro interno variabile della stecca combinata e corrispondenza assoluta della trivella;
Scegliere l'ultimo prodotto brevettato un filtro per aria, può filtrare fuori più del 90% della polvere nell'ingresso, e espellere automaticamente polvere, senza pulizia, ridurre efficacemente l'usura del motore,prolungare la durata di servizio: migliorare l'efficienza del lavoro, in modo che sia realmente adatto a una varietà di cattive condizioni di lavoro
La nebbia speciale di olio del sistema del compressore può migliorare la durata di vita dell'impattatore
Slitta a rulli, resistenza all'usura, lunga durata.
Vantaggi della serie di apparecchi di prospezione e perforazione
1 Il sistema di alimentazione è un sistema idraulico a motore diesel
2 funzionamento di buchi sommergibili con impattatore a ciclo inverso ad alte prestazioni,da parte del compressore d'aria per l'alimentazione dell'aria e scarico di scorie in base alle dimensioni del foro di lavoro può essere abbinato con una varietà di impattoreTesta di trivella.
3 Con una progettazione modulare standard, il modulo della piattaforma può essere spostato opzionalmente sul telaio o sul camion.
4 La rotazione della piattaforma adotta un motore di proprietà americana, azionato in due punti, con modello piccolo e grande coppia, la velocità di rotazione può essere regolata in base a diverse condizioni di lavoro 5,migliorare efficacemente l'efficienza di riprese dell'impattatore
6 Per la perforazione e il sollevamento viene adottata la struttura a catena della piastra cilindrica, che è sicura e affidabile.La pressione dell'albero di perforazione e la velocità di perforazione possono anche essere regolati in base a diverse condizioni di lavoro per migliorare efficacemente l'efficienza di riprese del colpo
7 L'impianto idraulico è dotato di un radiatore idraulico indipendente per garantire il funzionamento continuo della piattaforma di perforazione in condizioni climatiche e di alta temperatura esterne.
Il sollevamento può sollevare in modo flessibile gli strumenti di perforazione o gli strumenti ausiliari di meno di 1,5 tonnellate
8 Jack idraulico multifunzione, che livella la fusoliera quando il trapano è in funzione e carica e scarica durante il trasporto di transito, senza sollevamento.
9 Durante il funzionamento della piattaforma, il telaio di perforazione può migliorare la rigidità del telaio di perforazione compensando il cilindro di olio e garantire la stabilità di funzionamento della piattaforma
Il skateboard di compensazione protegge il filo del tubo di trivellazione e migliora la durata di servizio del tubo di trivellazione;
I: Parametri tecnici
Modello ospite: SRC 600 | |||
Motore diesel: Dongfeng Cummins 132 kW | |||
Adattabile alle specie di roccia | f=6-20 | velocità per la migliore velocità di salita | 29 m/min |
diametro del pozzo | 105 ∼ 450 mm | Velocità veloce | 28 m/min |
Profundità massima di perforazione | Sotto 600 metri. | Torsione di rotazione | 12000/6000N*m |
pressione dell'aria di lavoro | 1.6 ∼6 MPa | Velocità di rotazione | 0°186r/min |
consumo di gas | 16 ¢ 75 m3/min | Efficienza dell'assunzione | 10 ̊35 m/h |
Potenza a testa alta | 4000 mm | velocità di percorrenza | 3 km/h |
di acciaio | 3000 mm | capacità di arrampicata | 21° |
Diametro della trivella | ¢89mm/¢102mm | Peso della trivella | 12 t |
Pressione assiale | 7t | dimensione del contorno | 7000 × 2100 × 2900 mm |
costruire | 29 t | condizione di compatibilità | Strato sciolto e roccia |
Velocità di salita lenta | 2 m/min | Percorso di perforazione | Perforazione a circolazione inversa d'aria |
Velocità in avanti lenta | 00,54 m/min | Con l'impatto | Serie di vento a pressione media e alta |
