| Numero di modello: | TR368Hw |
|---|---|
| Evidenziare: | Perforazione di fondazione rotativa da 100 m,Perforazione a fondazione rotativa a buco profondo |
||
|---|---|---|---|

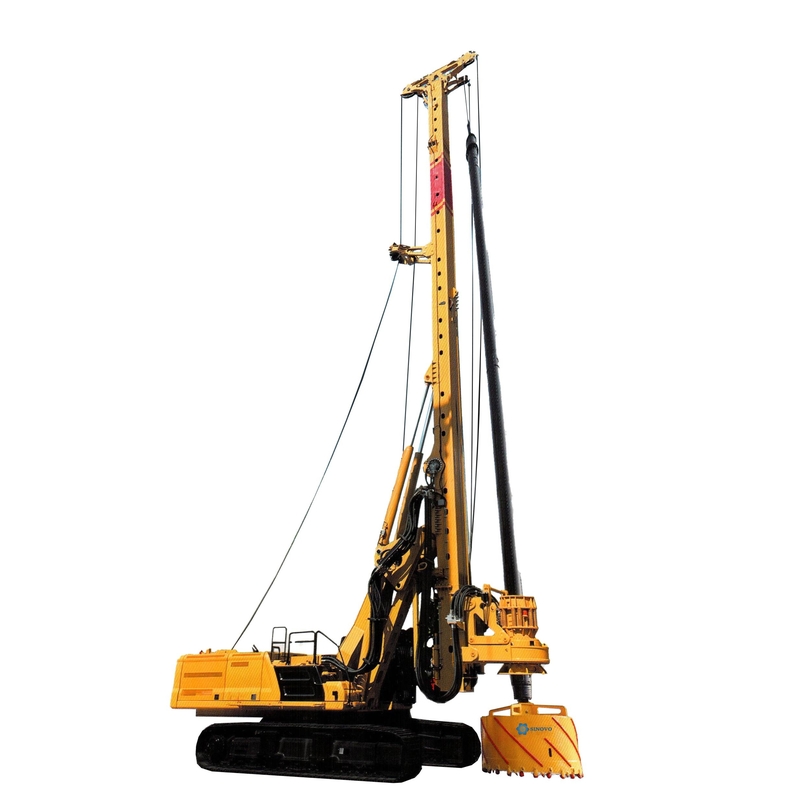

TR368Hw è un classico impianto di perforazione profonda, che è il prodotto di ultima generazione sviluppato per fondazioni di pali di medie e grandi dimensioni.con una lunghezza massima non superiore a 50 mm,. è adatto all'ingegneria urbana e all'ingegneria delle fondamenta di ponti medi e grandi.
Nuova generazione di perforazioni rotative
Progettazione innovativa della prima tecnologia di controllo completamente elettrica del settore, controllata da segnali elettrici durante l'intero processosovverte il metodo di controllo tradizionale delle apparecchiature di perforazione rotative, e possiede vantaggi tecnici di supergenerazione.
Un nuovo layout della struttura del veicolo; l'ultimo telaio dell'escavatore rotativo Carter; una nuova generazione di teste rotative, tubi di trivellazione resistenti alla tensione di alta resistenza, tubi di trivellazione resistenti;i componenti idraulici, quali le pompe principali e i motori, sono tutti dotati di grandi cilindrati.
Guidata dalla domanda di marcatori e guidata dall'innovazione tecnologica, è posizionata per sviluppare macchine di costruzione di fondazioni a pila di alta qualità per risolvere i problemi della bassa efficienza della costruzione,elevato costo di costruzione e grave inquinamento delle piattaforme di perforazione ordinarie, e fornire prodotti di alta qualità per le imprese di costruzione.
- è posizionata per fornire ai clienti soluzioni di costruzione complesse, specialmente in ambienti di applicazione complessi e condizioni geologiche,migliorare le entrate da costruzione dei progetti di costruzione e raggiungere una cooperazione vantaggiosa con i clientiRealizzare una cooperazione vantaggiosa con i clienti.
| Parametri principali | Parametro | Unità |
| Piattaforma | ||
| Diametro massimo della trivellazione | 2500 | mm |
| Max. profondità di perforazione | 100/65 | m |
| Azionamento rotativo | ||
| Torsione di uscita massima | 370 | KN-m |
| Velocità di rotazione | 6 ~ 23 | rpm |
| Sistema di massa | ||
| Max. forza della folla | 430 | KN: |
| Max. forza di trazione | 430 | KN: |
| Stroke di sistema di folla | 9000 | mm |
| Vergine principale | ||
| Forza di sollevamento (primo strato) | 370 | KN: |
| Diametro del filo | 36 | mm |
| Velocità di sollevamento | 73/50 | m/min |
| Ventilatore ausiliario | ||
| Forza di sollevamento (primo strato) | 110 | KN: |
| Diametro del filo | 20 | mm |
| Angolo di inclinazione del palo | ||
| Sinistra/destra | 5 | ° |
| In avanti | 5 | ° |
| Cassa | ||
| Modello di telaio | Classificazione: | |
| Produttore del motore | 卡特彼勒CAT | Caterpillar |
| Modello di motore | C-9.3B | |
| Potenza del motore | 259 | KW |
| Velocità del motore | 1750 | rpm |
| Lunghezza complessiva del telaio | 5988 | mm |
| Larghezza della scarpa da pista | 800 | mm |
| Forza di trazione | 680 | KN: |
| Macchina complessiva | ||
| Larghezza di lavoro | 4300 | mm |
| Altezza di lavoro | 25898 | mm |
| Lunghezza del trasporto | 17860 | mm |
| Larghezza di trasporto | 3000 | mm |
| Altezza di trasporto | 3748 | mm |
| Peso complessivo (con barre di Kelly) | 100 | t |
| Peso totale (senza barre di Kelly) | 83 | t |
Specifica per la barra Kelly standard
Friction Kelly bar: ₹530-6*18 Interlock Kelly bar: ₹530-4*18
Specifica per la barra Kelly speciale
Interlock Kelly bar: ¥530-4*19
